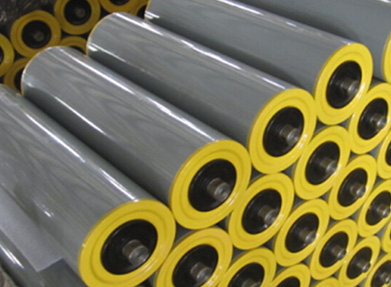

高速托辊
您的当前位置:主页 > 产品中心
  • 公制托辊

  • 公制托辊

  • 公制托辊

  • 公制托辊

  • Link-Belt® 公制系列1

    专为高速、重载等松散物料运输设计

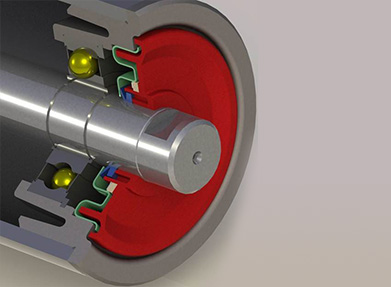

    1.采用压入式精加工铸件,与轴承装配后能保证很好的直线度、同心度和动平衡,同时也能提供足够的强度和刚度。表面采用喷粉处理具有很强的抗腐蚀性能力。
    2.具有防撞击和抗腐蚀性能,并提供了第一道防尘或防水的功能。
    3. 采用三道迷宫、表面镀锌的设计,与接角式密封配合,使表面光滑、耐磨,具有较好的防水性能。
    4. 可选的羊毛毡设计为极其精细物料提供了更强的密封性能。
    5. 耐磨、低摩擦系数的V形接触式密封提供了很好的防水性能,适用于干燥、潮湿、低温等多种不同场合。
    6. 最大程度缩短了轴承到轴端的距离,从而降低轴的挠度变形。按DIN标准设计,轴承与轴和头子形成过盈配合。采用标准的ZZ密封设计,极大的降低了托辊的旋转阻力。
    7.采用高强度、精拉冷拔低碳钢轴(C1045),轴端与支架配合采用DIN 标准开槽设计。
    8. 重型卡簧设计使托辊的轴向窜动最小化,并且解决了托辊装配中其他零部件的定位以及DIN标准要求的一些特殊窜动问题。



  • Link-Belt® 公制系列

    专为高速、重载等松散物料运输设计

    1.采用压入式精加工铸件,与轴承装配后能保证很好的直线度、同心度和动平衡,同时也能提供足够的强度和刚度。表面采用喷粉处理具有很强的抗腐蚀性能力。
    2.具有防撞击和抗腐蚀性能,并提供了第一道防尘或防水的功能。
    3. 采用三道迷宫、表面镀锌的设计,与接角式密封配合,使表面光滑、耐磨,具有较好的防水性能。
    4. 可选的羊毛毡设计为极其精细物料提供了更强的密封性能。
    5. 耐磨、低摩擦系数的V形接触式密封提供了很好的防水性能,适用于干燥、潮湿、低温等多种不同场合。
    6. 最大程度缩短了轴承到轴端的距离,从而降低轴的挠度变形。按DIN标准设计,轴承与轴和头子形成过盈配合。采用标准的ZZ密封设计,极大的降低了托辊的旋转阻力。
    7.采用高强度、精拉冷拔低碳钢轴(C1045),轴端与支架配合采用DIN 标准开槽设计。
    8. 重型卡簧设计使托辊的轴向窜动最小化,并且解决了托辊装配中其他零部件的定位以及DIN标准要求的一些特殊窜动问题。

  • Link-Belt® 公制系列

    专为高速、重载等松散物料运输设计

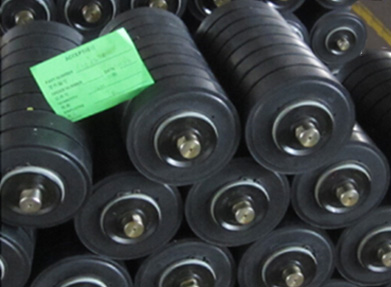

    缓冲托辊,缓冲辊子为在普通公制托辊表面套上NBR橡胶,其主要用于受料段导料槽的下方,吸收输送物料下落时对胶带的冲击动能,延长输送带的使用寿命;

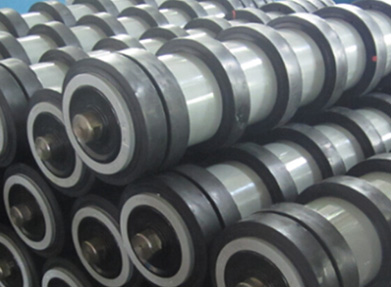

    中间有间隔梳形托辊可用于回程托辊组上,并对粘附于胶带上的物料有一定的清洁功能。



  • Link-Belt® 公制系列

    专为高速、重载等松散物料运输设计

    缓冲托辊,缓冲辊子为在普通公制托辊表面套上NBR橡胶,其主要用于受料段导料槽的下方,吸收输送物料下落时对胶带的冲击动能,延长输送带的使用寿命;
    中间有间隔梳形托辊可用于回程托辊组上,并对粘附于胶带上的物料有一定的清洁功能。

  • 产品参数
  •

    头子
    ●使用ASTM A536铸铁
    ●和轴承、密封圈、钢管接触的地方有精确的机加工公差

    轴承
    ●C4轴承间隙
    ●轴承内圈和轴之间使用js6配合
    ●轴承外圈和轴承座之间使用N7配合
    ●轴承最低寿命为60000小时
    ●轴承采用ZZ的密封类型
    油脂
    ●标准的雪弗龙SRI-2轴承油脂(-30℃to 177℃)
    ●或者可供选择的适用操作温度在-54℃to 177℃的美孚28油脂

    ●使用ASTM A-108 C1018CD的材料
    ●轴相对轴承位置的最大挠度小于0.0029弧度
    ●使用卡簧的设计
    密封件
    ●低摩擦V形丁腈橡胶内部主密封
    ●水平式迷宫密封

    钢管
    ●钢管最大圆跳动低于DIN 22112 标准
    ●热轧电焊钢管
    ●ASTM A513 C1010-1020
    ●3.00mm3.75mm4.5mm6.00mm钢管壁厚

    喷粉
    ●聚合物粉末涂层
    ●表面磷酸盐清洗处理
    ●静电吸附粉末
    ●聚酯TGIC,厚度最小0.1mm

    动平衡
    ●标准托管满足国际标准ISO-1940 G40的动平衡质量等级要求
    ●称重托辊满足国际标准ISO-1940 G16的动平衡质量等级要求

    轴旋转阻力
    ●根据DIN22112标准,在650RPM,+20℃和250N的载荷下,159mm外径的托辊平均旋转阻力为3.1N
    ●根据DIN22112标准,在650RPM-20℃和250N的载荷下,159mm外径的托辊平均旋转阻力为5.9N



  •
